Технологии очистки ливневых и промливневых сточных вод
Установка очистки промливневых сточных вод
1. НАЗНАЧЕНИЕ УСТАНОВКИ
Установка предназначена для очистки сточных вод от взвешенных частиц и нефтепродуктов.
Показатели | До очистки | Требования к очищенной воде | После очистки |
Взвешенные вещества | до 1000 | 3,0 | |
Нефтепродукты | до 70 | 0,05 |
При наличии в сточных водах следов тяжелых металлов и при желании Заказчика произвести очистку от этих компонентов, установка комплектуется дополнительными узлами.
Медь | 0,001 |
СПАВ | 0,1 |
Железо | 0,1 |
Цинк | 0,01 |
Свинец | 0,1 |
2. ПРИНЦИПИАЛЬНАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТАНОВКИ

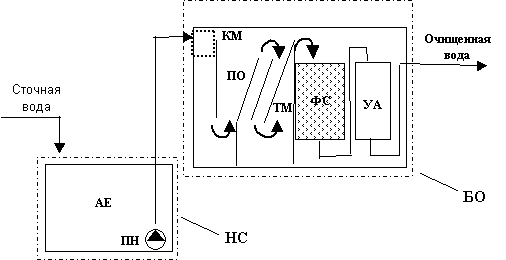

Принципиальная схема предлагаемой установки показана на рис.1.

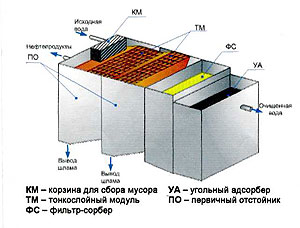

Сточная вода поступает в аккумулирующую емкость АЕ, откуда погружным насосом ПН, либо самотёком, подается на базовый блок - модуль 4-х ступенчатой очистки БО. Очистка на нем включает в себя 4 стадии: отстаивания в первичном отстойнике ПО, тонкослойного разделения взвешенных веществ и нефтепродуктов в тонкослойном отстойнике, укомплектованном тонкослойными модулями ТМ, сорбции эмульгированных и растворённых нефтепродуктов на высокоэффективном полимерном полиуретановом сорбенте ФС; доочистка на адсорбере с загрузкой из активированного угля УА. В корзине для сбора мусора КМ задерживается крупный мусор, проскочивший из насосной станции. В первичном и тонкослойном отстойниках происходит осаждение взвешенных веществ в шламосборники, откуда они периодически удаляются с помощью дренажного насоса или под действием гидростатического давления. Свободные нефтепродукты собираются в верхней части отстойника и периодически сливаются в промежуточную емкость с помощью поворотной трубы, входящей в комплектность блок-модуля, либо сорбируются на полиуретановых боннах. Эмульгированные нефтепродукты сорбируются на фильтре-сорбере с полиуретановой загрузкой. По мере исчерпания емкости сорбента проводится его замена (не чаще 1 раза в два года). Отработанный сорбент сжигается в котельной, либо увозится на полигон ТБО. Растворенные нефтепродукты сорбируются активированным углем на фильтре-адсорбере. По мере исчерпания сорбционной емкости угля проводится его замена (не чаще 1 раза в два года, в зависимости от загрязнения исходной воды). Отработанный сорбент сжигается в котельной, либо увозится на полигон ТБО.
Также при необходимости по желанию Заказчика, возможно, осуществить обеззараживание очищенных сточных вод. Первый вариант - ультрафиолетовым стерилизатором УФС. Второй вариант обеззараживания - ввод хлорсодержащего реагента (гипохлорита натрия) в дозах 0,5 мг Cl2/л сточной воды. В этом случае установка дополнительно комплектуется емкостью для приготовления раствора гипохлорита натрия и дозировочным насосом. Данный способ является, на наш взгляд, оптимальным и менее дорогим.
3. РАЗМЕЩЕНИЕ УСТАНОВКИ
- в имеющемся помещении; в этом случае, строительство фундаментов под установку осуществляется после обследования состояния помещения
- контейнерно - блочное исполнение; в этом случае осуществляется поставка блочно-модульной установки в сборе. Осуществляется подготовка площадки под контейнера, стоимость строительных работ составляет 50-150 тыс. руб. Стоимость одного контейнера - в зависимости от производительности
- заглубленное исполнение.
4. ПРЕИМУЩЕСТВА УСТАНОВКИ
- высокая степень очистки от взвешенных веществ и всех типов нефтепродуктов - свободных, эмульгированных, растворенных;
- безреагентная система очистки;
- компактность, простота и удобство в эксплуатации;
- низкие эксплуатационные затраты.
5.ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Показатели установки | Значение показателя | Значение показателя | Значение показателя | Значение показателя | Значение показателя |
Производительность установки, м3/час | 5 | 18 | 36 | 72 | 108 |
Ориентировочные размеры модуля, м | 2,5 X 1,5 X 2,0 | 3,2 X 2,0 X 2,0 | 3,3 X 2,0 X 2,0/2 | 3,3 X 2,0 X 2,0/4 | 3,3 X 2,0 X 2,0/6 |
Срок изготовления оборудования | 1,5 мес. | 1,5 мес. | 2 мес. | 2 мес. | 2 мес. |
Примечание: при наличии в сточных водах следов металлов, таких как, например железо, и при желании Заказчика произвести очистку от этих компонентов, установка комплектуется дополнительными узлами.
6. КОМПЛЕКТНОСТЬ ПОСТАВКИ.
- погружной насос,
- базовый блок-модуль 4-х ступенчатой системы очистки,
- трубопроводы, запорная арматура, насосы,
- техническая документация.
Установки сертифицированы
