Технологии очистки промышленных сточных вод от следов тяжелых металлов

Очистка сточных вод от тяжелых металлов. Метод электрокоагуляция.

1. Назначение установки: очистка хромсодержащих и кислото-щелочных промывных сточных вод до требований ПДК по тяжелым металлам на слив в канализацию.

2. Сущность предлагаемой технологии: Для очистки кислотно-щелочных промывных сточных вод от металлов и солей предлагаются метод электрокоагуляции с последующим отстаиванием образующегося осадка.

3. Состав установки:

  • узел корректировки значений pH;
  • электрокоагулятор для перевода тяжелых металлов в нерастворимую форму;
  • узел разделения суспензии, представляющий собой отстойник с тонкослойными модулями для осаждения образовавшихся гидроксидов;
  • узел тонкой фильтрации и осветления сточной воды;
  • узел обезвоживания осадка.

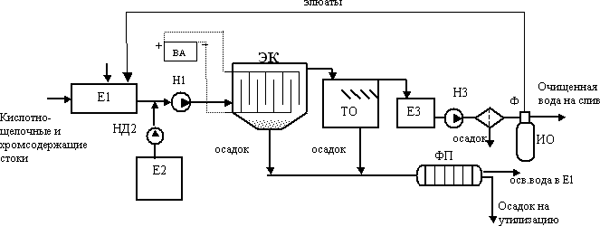

4. Технологическая схема очистки для слива в промканализацию:

Узел электрокоагуляции

Технологическая схема очистки для слива в промканализацию

5. Описание технологии:

Сущность электрохимической обработки воды заключается в том, что при подаче напряжения постоянного тока на электроды начинается процесс растворения железных анодов. В результате электрохимической обработки в аппарате поз. ЭК осуществляется ряд процессов:

  • изменение дисперсного состояния примесей за счет их коагуляции под действием электрического поля продуктов электродных реакций и закрепление пузырьков электролитического газа на поверхности коагулирующих частиц, что обеспечивает их последующую флотацию;
  • сорбция тяжелых металлов на поверхности электролитически получаемых оксидов металлов;
  • химическое восстановление ионов Cr6+ до ионов Cr3+.

Образующиеся соединения нерастворимого гидроксида железа сорбируют на своей поверхности ионы тяжелых металлов и выпадают в осадок.

Исходные кислотно-щелочные воды поступают в сборник-накопитель Е0 . Из накопителя Е0 насосом Н1 усредненный сток подается на электрокоагулятор ЭК, в котором по описанному выше механизму происходит восстановление ионов шестивалентного хрома и очистка от примесей тяжелых металлов. Предварительно из емкости Е2(Е3) дозирующим насосом НД1(НД2) подается раствор едкого натрия или кислоты для корректировки рН. Из электрокоагулятора водная суспензия направляется в отстойник поз.ТО для разделения суспензии на осветленную жидкость и осадок. Для ускорения процесса осаждения отстойник комплектуется тонкослойным модулем. Осветленная вода, сливается в емкость поз.Е1 и насосом Н2 подается на фильтр механической очистки Ф и затем на узел доочистки ИО, где с помощью ионного обмена вода очищается от следовых количеств тяжелых металлов, а затем направляется на слив в канализацию.

Осадок из электрокоагуляторов и отстойника поступает на фильтр-пресс поз. ФП, где обезвоживается, и с влажностью до 80% утилизируется.

Метод электрокоагуляция и обратный осмос (замкнутый водооборот)

1. Назначение установки: очистка хромсодержащих и кислото-щелочных промывных сточных вод с целью создания замкнутого водооборота (ГОСТ 9.314-90 кат.II. "Вода для гальванического производства").

2. Сущность предлагаемой технологии: Для очистки кислото-щелочных и хромсодержащих промывных сточных вод от тяжелых металлов предлагается метод электрокоагуляции с последующим отстаиванием образующегося осадка и обратноосмотическим обессоливанием очищенной воды.

3. Состав установки:

  • узел электрокоагуляции;
  • узел мембранной очистки.

4. Описание технологии:

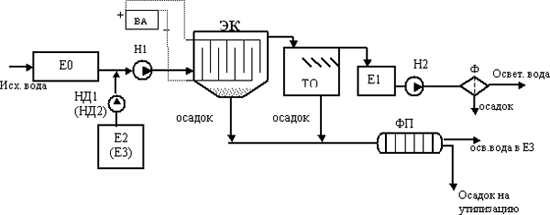

Узел электрокоагуляции

Узел электрокоагуляции

Процесс протекает также (см. метод - электрокоагуляция), только после фильтра механической очистки Ф очищенная вода собирается в емкости Е4, откуда подается на вторую ступень очистки - мембранную установку.

Осадок из электрокоагуляторов и отстойника поступает на фильтр-пресс поз. ФП, где обезвоживается, и с влажностью до 80% утилизируется, а осветленная вода направляется в емкость Е4.

Узел мембранной очистки

Для доочистки воды после электрокоагуляции с целью создания замкнутого водооборота (требование ГОСТ 9.314-90 категория) предлагается мембранная установка.

Технологическая схема включает основные узлы:

  • узел тонкой фильтрации от взвешенных частиц;
  • узел глубокой очистки и обессоливания на высокоселективных обратноосмотических мембранах;
  • узел выпарки с получением осадка в виде влажных солей.

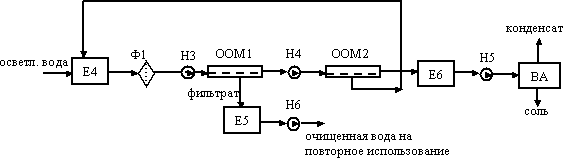

Узел мембранной очистки

Осветленная вода с из емкости Е4 через фильтр тонкой очистки Ф1 насосом Н3 подается на первую ступень обратноосмотической мембранной установки ООМ1, укомплектованной рулонными мембранными элементами. В процессе разделения исходный поток делится на два: фильтрат - очищенная и обессоленная до требуемых показателей вода и концентрат, содержащий сконцентрированные извлекаемые примеси. Очищенная вода собирается в емкости Е5 (поставка Заказчика) и насосом Н6 подается на повторное использование на операции промывки. Концентрат первой ступени подвергается дополнительному доконцентрированию на второй ступени мембранной установки ООМ2. Для чего концентрат высоконапорным насосом Н4 подается на мембранные аппараты второй ступени, где происходит разделение потока на две части: фильтрат отводится в емкость Е4, где смешивается с исходным потоком, и концентрат, который направляется в емкость Е6, откуда далее насосом Н5 подается на выпарной аппарат ВА. Соли с влажностью до 50% подвергаются утилизации.
